一、水質在線監測儀產品介紹

水質在線監測儀又稱水質在線監測系統，多參數水質在線監測儀，水質在線監測儀是一款多參數水質在線分析儀器，能適用于多種環境場景使用，對水質多參數進行自動詳細的監測，可在一個機柜內實現了自動水質PH、溫度、濁度、電導率、溶解氧、COD、氨氮、懸浮物、總氮等多種水質參數的監測功能

1.概述

WX-QSZ2供水水質站是基于物聯網技術的綜合傳感器采集、顯示、分析系統，供水水質監測微系統，由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、防雷、網絡通訊等功能。

2.產品定位

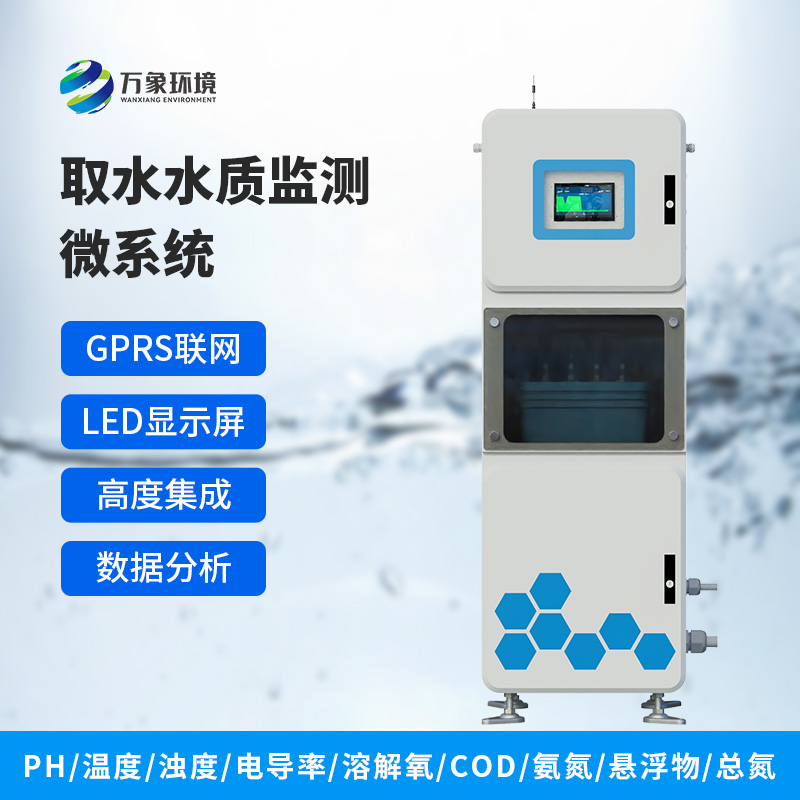

WX-QSZ2微型水質自動監測站

水質自動監測站具有自動監測功能，一體化抽取式微型水質自動監測站主要監測項目為：PH、溫度、濁度、電導率、溶解氧、COD、氨氮、懸浮物、總氮等。它采用高度集成技術，在一個機柜內實現了自動水質監測功能。

該設備可廣泛用于河流、城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利水務管理、衛生監督等領域必不可少的在線分析設備。

3.功能與特點

·GPRS聯網4G

·支持?jǐn)U展RJ45聯網

·支持?jǐn)U展傳感器遠傳

·支持LED屏顯示7.0寸觸摸控制屏

·支持?jǐn)U展安卓屏顯示、存儲

·擴展安卓屏支持2G數據存儲、U盤數據導出

·支持一路RS485 modbus-RTU協議從站

·支持多通道RS485 modbus-RTU傳感器擴展

·配套物聯網數據展示、存儲、分析平臺

·平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發

二、水質在線監測儀系統組成

供水水質監測微系統由供電單元、水泵控制單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。

1.供電單元

200w光伏板光伏控制器12V/100ah電池，直流接觸器DC12V

電源逆變器DC12V轉AC220。

2.水泵控制單元

智能型自吸泵最高揚程:25m開口流量:1.8m3/h

3.分析測試單元

分析測試單元，主要由pH、溶解氧、電導率、濁度、ORP、溫度傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下：

序號	傳感器類型	測量范圍	測量原理	測量精度
1	溫度	0~50℃	高精度數字傳感器	±0.3℃
2	pH	0~14（ph）	電化學（鹽橋）	± 0.1PH
3	溶解氧	0~20mg/L	熒光壽命法	± 2%
4	電導率	0~5000uS/cm	接觸式電極法	± 1.5%
5	濁度	0~40NTU（選）	散射光法	± 1%
6	ORP	-1500mv~1500mv	電化學（鹽橋）	± 6mv

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,以上水質傳感器工作環境0-50℃，<0.3Mpa。

4.顯示單元

多參數監測儀，安裝于柜門處，進行數據采集、解析、顯示、通訊、數據保存操作，

·安卓版本：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏幕：7寸電容觸屏·供電：12V/1A·支持U盤擴展，支持內存卡擴展

5.遠程通訊

RS485接口MODBUS-RTU通訊協議出廠設備地址6十進制支持03功能碼讀取數據

6.設備箱主體單元

安裝方式	機柜落地是安裝，基座。
外形尺寸	1684mm*560mm*510mm 50-100mm可調
外殼材質	216不銹鋼。
防護等級	IP54
供電	太陽能光伏供電系統200W/12V/100aH 水泵AC220V
進水口	4分PE管
出水口	6分凈水器PE管
排污口	4分凈水器軟管，（也可手動定期排污）
自吸泵	電機功率:200W
	額定電壓:AC220V/50hz
	水泵尺寸210*145*245/mm
	最大吸程:8m 最高揚程:25m
	開口流量: 1.8m3/h
配套傳感器（選）	PH：0-14溶解氧： 0-20mg/L濁度：0-40NTU電導率：0-5000us/cm溫度：0 °C ~ 50 °C
